一、气动衬胶蝶阀 产品概述
本公司的气动衬胶蝶阀，是采用气动活塞式执行器与中线密封蝶阀组成，气动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）不易磨损、减磨性能，（比普通蝶阀使用寿命较长）而且具有防霉特点，有操作力矩小，（比普通有销蝶阀低百分之四十）维修方便，外形美观等优点。气动衬胶蝶阀主要用于水处理设备配套，主要用于食品、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
|
|
|
|

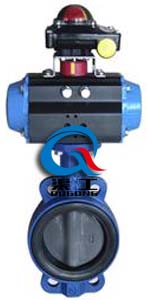

气动衬胶蝶阀 (法兰式)
|

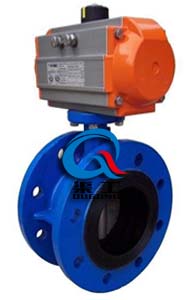

气动衬胶蝶阀 (环氧树脂涂层)
|

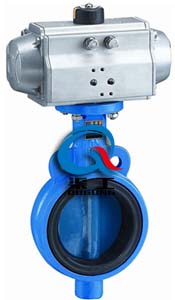

气动软密封蝶阀 (全衬胶)
|
二、气动衬胶蝶阀 产品特点
（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。
（2）阀板的设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
（3）采用半轴无销连接，结构简单紧凑，维修拆卸较方便（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
（4）阀杆密封圈起双向密封作用，制止介质外流和外来物质侵入，做到整阀零外漏。
（5）气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命较长等特点。
三、气动衬胶蝶阀 主要技术参数
|
称通经DN(mm)
|
50～1600
|
|
公称压力PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
气动
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动衬胶蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
五、气动衬胶蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
六、气动衬胶蝶阀 主要性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
七、气动衬胶蝶阀 安装连接尺寸
|
|
|
气动衬胶蝶阀 (法兰式)
|
气动衬胶蝶阀 (对夹式)
|
八、气动衬胶蝶阀 安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L
|
L1
|
H
|
H1
|
A
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
63
|
315
|
180
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
70
|
330
|
180
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
46
|
83
|
390
|
245
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
105
|
431
|
240
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
56
|
115
|
455
|
240
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
56
|
137
|
626
|
350
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
60
|
164
|
720
|
350
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
68
|
206
|
800
|
550
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
78
|
230
|
860
|
600
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
78
|
248
|
883
|
600
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
|
400
|
216
|
102
|
289
|
972
|
600
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
|
450
|
222
|
114
|
320
|
1043
|
750
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
|
500
|
229
|
127
|
342
|
1098
|
750
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
|
600
|
267
|
154
|
413
|
1236
|
750
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
|
700
|
430
|
165
|
478
|
1431
|
750
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
470
|
190
|
525
|
1488
|
750
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
510
|
203
|
585
|
1615
|
1250
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
550
|
216
|
640
|
1765
|
1500
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
630
|
254
|
755
|
1976
|
1500
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
九、气动衬胶蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动衬胶蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
