一、气动塑料蝶阀 产品概述
本公司的气动塑料蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关快、90度往复回转，驱动力矩小等特点，upvc气动蝶阀用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。upvc气动蝶阀耐腐蚀性好，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的青睐。
|
|
|

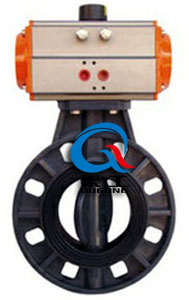

upvc气动蝶阀
|

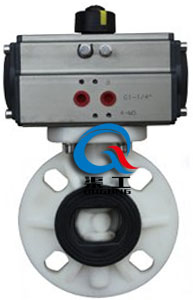

耐腐蚀气动蝶阀 (PPR材质)
|
二、气动塑料蝶阀 产品特点
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性好，应用范围大。
（4）材质卫生。
（5）不易磨损、容易拆卸，维护简单易行。
三、气动塑料蝶阀 主要技术参数
|
公称通径
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公称压力
|
PN1.0、1.6MPa
|
|
连接形式
|
对夹式
|
|
密封材质
|
FPM、EPDM、NBR
|
|
适用温度
|
0～+60℃
|
|
阀体材质
|
UPVC、CPVC、PP
|
|
阀芯材质
|
UPVC、CPVC、PP、PTFE
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
|
配用执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动塑料蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
五、气动塑料蝶阀 主要零件材料
|
零件名称
|
材料名称
|
|
阀体
|
UPVC、PPR、PVDF
|
|
蝶板
|
UPVC、PPR、PVDF
|
|
阀座
|
EPDM、FPM
|
|
阀杆
|
2Cr13、45#
|
|
"O"型圈
|
EPDM、FPM
|
六、气动塑料蝶阀 主要性能规范
|
公称通径
|
DN（mm）
|
50～300
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
≤60℃
|
|
适用介质
|
空气、水、气体、油品等
|
七、气动法兰蝶阀 外形结构图
|
|

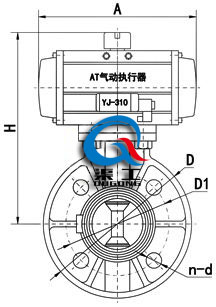

气动塑料蝶阀 (尺寸图)
|
八、气动塑料蝶阀 安装连接尺寸
|
通径(mm)
|
英寸″
|
尺寸(mm)
|
|
长度
|
D
|
D1-ANSI
|
D1-JIS
|
D1-DIN
|
H
|
N-d-ANSI
|
N-d-JSI
|
N-d-DIN
|
|
50
|
2
|
43
|
56.5
|
120.39
|
120
|
125
|
103
|
4-19
|
4-19
|
4-18
|
|
65
|
2 1/2
|
47.5
|
70
|
139.44
|
140
|
145
|
113
|
4-19
|
4-19
|
4-18
|
|
80
|
3
|
47.5
|
79
|
152.4
|
150
|
160
|
115
|
4-19
|
4-19
|
4-18
|
|
100
|
4
|
57.2
|
103
|
190.5
|
175
|
180
|
135
|
8-19
|
8-19
|
8-18
|
|
125
|
5
|
66
|
130
|
216
|
210
|
210
|
165
|
8-22
|
8-23
|
8-18
|
|
150
|
6
|
74
|
151
|
241.55
|
240
|
240
|
177
|
8-22
|
8-23
|
8-23
|
|
200
|
8
|
87.5
|
200
|
298.5
|
290
|
295
|
210
|
8-22
|
8-23
|
8-23
|
|
250
|
10
|
110
|
255
|
362
|
355
|
350
|
240
|
12-25
|
12-25
|
12-23
|
|
300
|
12
|
129
|
311
|
432
|
400
|
400
|
297
|
12-25
|
12-25
|
12-23
|
九、气动塑料蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动塑料蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
