一、气动通风蝶阀 产品概述
本公司的气动通风蝶阀主要应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用不易磨损材料焊接而成，具有耐磨性好、工作稳定、操作方便、动作快、泄漏率小、使用寿命较长、安装维修方便，适用于低压差、大口径、大流量场合，它与多种执行机构组合配套使用，组合成不同性能的阀门。气动通风蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源便可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。
|
|
|

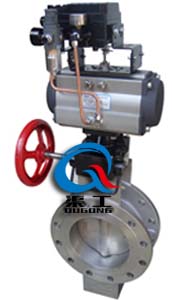

气动通风调节蝶阀 (模拟量控制)
|
气动通风蝶阀 (开关量控制)
|
二、气动通风蝶阀 产品特点
（1）设计新颖、合理、结构紧，重量轻，启闭快。
（2）操力矩小，操作方便，省力灵巧。
（3）采用适应的材料以适合低、中、高多种介质温度其及腐蚀性介质等。
三、气动通风蝶阀 主要设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
四、气动通风蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
五、气动通风蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
填料
|
氟塑料、柔性石墨
|
六、气动通风蝶阀 主要性能规范
|
公称通径
|
DN（mm）
|
50～2000
|
|
公称压力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5%泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等。
|
|
适用温度
|
-40～+800℃
|
七、气动通风蝶阀 安装连接尺寸
|
|
|
气动通风调节蝶阀 (配定位器)
|
气动通风蝶阀 (标准型)
|
八、气动通风蝶阀 安装连接尺寸
|
公称通径
|
结构长度
|
外形尺寸(参考值）
|
连接尺寸标准值）
|
重量（kg）
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H1
|
A
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
2
|
108
|
70
|
337
|
180
|
140
|
110
|
4-14
|
140
|
110
|
4-14
|
16
|
|
65
|
2-1/2
|
112
|
80
|
357
|
180
|
160
|
130
|
4-14
|
160
|
130
|
4-14
|
17
|
|
80
|
3
|
114
|
95
|
385
|
180
|
190
|
150
|
4-18
|
190
|
150
|
4-18
|
19
|
|
100
|
4
|
127
|
105
|
405
|
180
|
210
|
170
|
4-18
|
210
|
170
|
4-18
|
22
|
|
125
|
5
|
140
|
120
|
483
|
245
|
240
|
200
|
8-18
|
240
|
200
|
8-18
|
27
|
|
150
|
6
|
140
|
132
|
508
|
245
|
265
|
225
|
8-18
|
265
|
225
|
8-18
|
31
|
|
200
|
8
|
152
|
160
|
566
|
245
|
320
|
280
|
8-18
|
320
|
280
|
8-18
|
47
|
|
250
|
10
|
165
|
187
|
623
|
245
|
375
|
335
|
12-18
|
375
|
335
|
12-18
|
68
|
|
300
|
12
|
178
|
220
|
750
|
355
|
440
|
395
|
12-22
|
440
|
395
|
12-22
|
79
|
|
350
|
14
|
190
|
245
|
803
|
355
|
490
|
445
|
12-22
|
490
|
445
|
12-22
|
130
|
|
400
|
16
|
216
|
270
|
852
|
355
|
540
|
495
|
16-22
|
540
|
495
|
16-22
|
141
|
|
450
|
18
|
222
|
297
|
907
|
355
|
595
|
550
|
16-22
|
595
|
550
|
16-22
|
190
|
|
500
|
20
|
229
|
322
|
960
|
355
|
645
|
600
|
20-22
|
645
|
600
|
20-22
|
225
|
|
600
|
24
|
267
|
377
|
1080
|
550
|
755
|
705
|
20-26
|
755
|
705
|
20-26
|
245
|
|
700
|
28
|
292
|
430
|
1185
|
550
|
860
|
810
|
24-26
|
860
|
810
|
24-26
|
320
|
|
800
|
32
|
318
|
487
|
1300
|
550
|
975
|
920
|
24-30
|
975
|
920
|
24-30
|
405
|
|
900
|
36
|
330
|
537
|
1400
|
550
|
1075
|
1020
|
24-30
|
1075
|
1020
|
24-30
|
500
|
|
1000
|
40
|
410
|
587
|
1500
|
550
|
1175
|
1120
|
28-30
|
1175
|
1120
|
28-30
|
700
|
|
1200
|
48
|
470
|
702
|
1825
|
600
|
1375
|
1320
|
32-30
|
1405
|
1340
|
32-33
|
750
|
九、气动通风蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动通风蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
