一、蝶式缓冲止回阀 产品概述
本公司的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，阻止管网中介质逆流。自动除去破坏性水锤，从而使水泵和管路不受损坏。蝶式缓冲止回阀主要由阀体、伐瓣、缓冲性能好等特点，是工业用水和城市排污的优良产品。
|
|
|---|---|

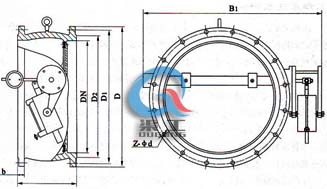

| 蝶式缓冲止回阀 | 蝶式缓冲止回阀 (尺寸图) |
二、蝶式缓冲止回阀 主要技术参数
| 公称压力 | 1.0～2.5MPa |
|---|---|
| 公称通经 | 40～1400mm |
| 适用介质 | 水、油、污水、海水 |
| 适用温度 | 0～80℃(如需要，可达200℃) |
| 法兰标准 | GB/T 17241.6 GB/T 9113 |
| 试验标准 | GB/T 13927 AP1598 |
三、蝶式缓冲止回阀 主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶板 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 填料 | 聚四氟乙烯 |
| 密封圈 | 丁腈橡胶 |
四、蝶式缓冲止回阀 主要性能规范
| 型号 | 公称压力（MPa） | 强度试验压力（MPa） | 密封压力（MPa） | 适用温度 （℃） | 适用介质 | 缓闭时间 |
|---|---|---|---|---|---|---|
|
H47X HH47X H47XF |
1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
五、蝶式缓冲止回阀 主要外形尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 |
| D | 340 | 405 | 460 | 520 | 580 | 640 | 705 | 840 | 910 | 1020 | 1120 | 1255 | 1485 |
| D1 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | 1390 |
| D2 | 265 | 320 | 375 | 435 | 485 | 545 | 608 | 718 | 788 | 898 | 998 | 1110 | 1325 |
| b | 30 | 32 | 34 | 38 | 40 | 44 | 46 | 54 | 54 | 54 | 54 | 60 | 66 |
| Z-Фd | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 | 20-30 | 20-34 | 20-41 | 24-41 | 24-41 | 28-41 | 28-48 | 32-54 |
| B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
六、蝶式缓冲止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
