DHH44X微阻缓闭消声止回阀
一、微阻缓闭蝶形止回阀 产品概述
本公司的微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、宾馆、加压输水泵的出口处，阻止管网中介逆流。微阻缓闭消声止回阀在设计上考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，可使宾馆、住宅环境安静，还可以节能。用减缓关闭的方式使局部倒流水向系统内泄流，从而大大减少了停泵倒流的水压冲力，除去了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐受磨损、使用时间长、维修方便等特点。
|
|
|---|---|

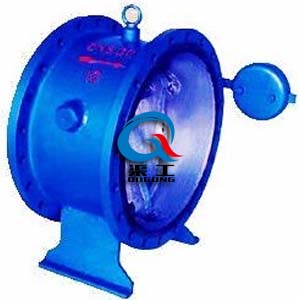

| 微阻缓闭消声止回阀 | 微阻缓闭消声止回阀 (尺寸图) |
二、微阻缓闭消声止回阀 主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢 |
| 阀瓣 | 碳钢 |
| 阀杆、油缸、活塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 丁腈橡胶 |
三、微阻缓闭消声止回阀 主要性能规范
| 型号 | 公称压力（MPa） | 强度试验压力（MPa） | 密封压力（MPa） | 适用温度 （℃） | 适用介质 | 缓闭时间 |
|---|---|---|---|---|---|---|
| DHH44X | 1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |

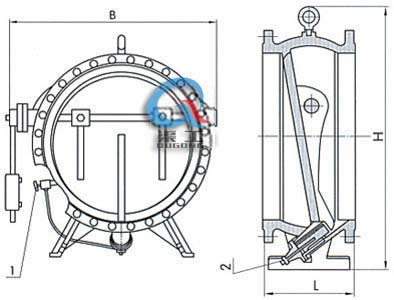

四、微阻缓闭消声止回阀 主要外形尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
五、微阻缓闭消声止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
