ZHYH46微阻缓闭蝶形止回阀
一、微阻缓闭蝶形止回阀 产品概述
本公司的微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能阻止介质的倒流，又能限制破坏性水锤。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封良好、启闭平稳、耐受磨损、使用时间长，缓闭不受介质影响，有较好的节能等特点。生产的HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业推广应用，反应不错。
|
|
|---|---|

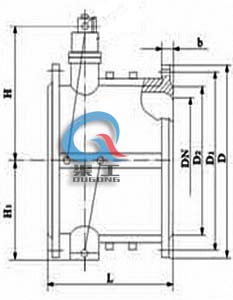

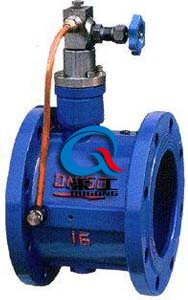

| 微阻缓闭蝶形止回阀 | 微阻缓闭蝶形止回阀 (尺寸图) |
二、微阻缓闭蝶形止回阀 主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢 |
| 阀瓣 | 碳钢 |
| 阀杆、油缸、活塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 丁腈橡胶 |
三、微阻缓闭蝶形止回阀 主要性能规范
| 型号 | 公称压力（MPa） | 强度试验压力（MPa） | 密封压力（MPa） | 适用温度 （℃） | 适用介质 | 缓闭时间 |
|---|---|---|---|---|---|---|
|
HH46X HDH48X HH49X |
1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
四、微阻缓闭蝶形止回阀 主要外形尺寸
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸（mm） |
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | L | H | H1 | ||||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||
五、微阻缓闭蝶形止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
