一、杠杆式减压阀 产品概述
Y45Y杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。
Y45Y杠杆式减压阀系列产品的减压比用到0.6较为好。
Y45Y杠杆式减压阀主要用于蒸汽管路,调节压力。主要应用在热电联产、轻纺、印染、石化、制糖等行业。
|
|

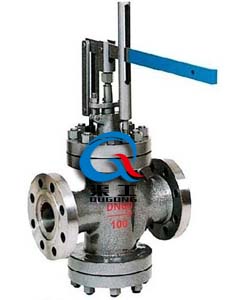

Y45Y杠杆式减压阀
|

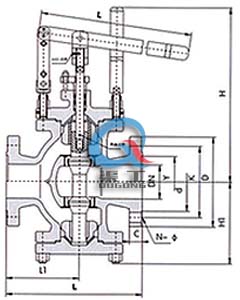

Y45Y杠杆式减压阀 (结构尺寸图)
|
二、杠杆式减压阀 主要技术参数及性能指标
公称压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
壳体试验压力(Mpa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
密封试验压力(Mpa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
最高进口压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
出口压力范围(Mpa)
|
最佳减压比0.6
|
渗漏量
|
0.5% QMax
|
温量-压力等级
|
ANSI B16.34
|
三、杠杆式减压阀 主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀座
|
304
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
垫片
|
柔性石墨/1Cr18Ni9
|
导向套
|
2Cr13
|
填料
|
柔性石墨
|
螺栓
|
35CrMoA
|
螺母
|
45
|
四、杠杆式减压阀 流量系数
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
Cv
|
20
|
25
|
50
|
60
|
70
|
110
|
150
|
230
|
420
|
540
|
710
|
1020
|
五、杠杆式减压阀 主要连接尺寸
杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0)
公称通径DN
|
外 形 尺 寸
|
L
|
L1
|
H
|
Hl
|
l
|
50
|
300
|
150
|
520
|
190
|
565
|
65
|
340
|
170
|
540
|
205
|
650
|
80
|
380
|
190
|
550
|
215
|
650
|
100
|
400
|
215
|
580
|
240
|
800
|
125
|
430
|
225
|
620
|
275
|
800
|
150
|
450
|
230
|
650
|
320
|
800
|
200
|
500
|
260
|
790
|
340
|
800
|
250
|
550
|
285
|
850
|
370
|
800
|
300
|
750
|
395
|
940
|
460
|
900
|
350
|
850
|
445
|
990
|
530
|
900
|
400
|
950
|
550
|
1120
|
660
|
1000
|
500
|
1130
|
680
|
1660
|
800
|
1000
|
杠杆式蒸汽减压阀外形尺寸(PN6.4-16.0)
公称通径DN
|
外 形 尺 寸
|
L
|
L1
|
H
|
Hl
|
l
|
50
|
300
|
150
|
520
|
200
|
565
|
65
|
340
|
170
|
540
|
215
|
650
|
80
|
380
|
190
|
550
|
225
|
650
|
100
|
400
|
215
|
580
|
250
|
800
|
125
|
430
|
225
|
620
|
285
|
800
|
150
|
450
|
230
|
650
|
330
|
800
|
200
|
500
|
260
|
790
|
355
|
800
|
250
|
550
|
285
|
850
|
390
|
800
|
300
|
750
|
395
|
940
|
480
|
900
|
350
|
850
|
445
|
990
|
550
|
900
|
400
|
950
|
550
|
1120
|
700
|
1000
|
500
|
1130
|
680
|
1660
|
820
|
1000
|
六、杠杆式减压阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的杠杆式减压阀型号,请按型号直接向我司销售部订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
