一、内螺纹蒸汽减压阀 产品概述
本公司的Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。Y13H内螺纹蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
|
|
|

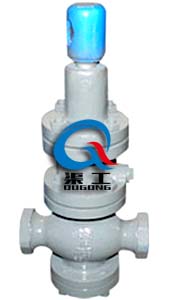

Y13H内螺纹蒸汽减压阀
|

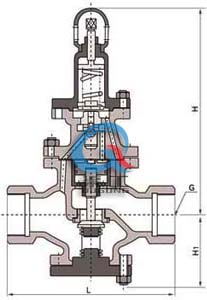

Y13H内螺纹蒸汽减压阀 (结构尺寸图)
|
二、内螺纹蒸汽减压阀 主要技术参数及性能指标
|
公称压力（MPa）
|
1.6
|
2.5
|
|
壳体试验压力（MPa）
|
2.4
|
3.75
|
|
密封试验压力（MPa）
|
1.6
|
2.5
|
|
最高进口压力（MPa）
|
1.6
|
2.5
|
|
出口压力范围（MPa）
|
0.1-1.0
|
0.1-1.6
|
|
压力特性偏差（MPa）
|
GB12246-1989
|
|
流量特性偏差（MPa）
|
GB12246-1989
|
|
最小压差（MPa）
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
*：壳体试验不包括膜片、阀盖。
三、内螺纹蒸汽减压阀 主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座 阀盘
|
2Cr13
|
|
缸套
|
2Cr13/25（镀硬铬）
|
|
活塞
|
2Cr13/铜合金
|
|
活塞环
|
合金铸铁
|
|
导阀座 导阀杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
四、内螺纹蒸汽减压阀 流量系数
|
DN
|
Cv
|
|
15
|
1
|
|
20
|
2.5
|
|
25
|
4
|
|
32
|
6.5
|
|
40
|
9
|
|
50
|
16
|
五、内螺纹蒸汽减压阀 主要连接尺寸
|
公称通径DN
|
G
|
L
|
H
|
H1
|
|
15
|
1/2"
|
140
|
295
|
90
|
|
20
|
3-4"
|
140
|
330
|
98
|
|
25
|
1"
|
160
|
330
|
110
|
|
32
|
1-1/4"
|
180
|
330
|
110
|
|
40
|
1-1/4"
|
200
|
345
|
125
|
|
50
|
2"
|
230
|
345
|
125
|
六、内螺纹蒸汽减压阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的内螺纹蒸汽减压阀型号，请按型号直接向我司销售部订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
