一、美标软密封旋塞阀 产品概述
X43F美标软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、化肥、电力行业等多种工况的管路上切断或接通管路介质。
|
|
|

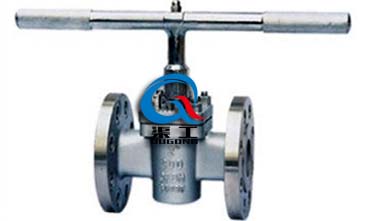

X43F美标软密封旋塞阀
|

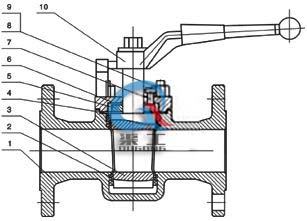

X43F美标软密封旋塞阀 结构图
|
二、美标软密封旋塞阀 技术规范
|
结构形式
|
BC
|
|
驱动方式
|
手柄，蜗轮蜗杆传动，气动，电动
|
|
设计标准
|
API599，API6D
|
|
结构长度
|
ASME B16.10
|
|
连接法兰
|
ASME B16.5
|
|
试验和检验
|
API598.API6D
|
三、美标软密封旋塞阀 产品性能
|
公称压力(LB)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
150
|
3.0
|
2.2
|
≤180℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
四、美标软密封旋塞阀 主要零件材料
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
|
|
2
|
卡套
|
PTFE
|
|
3
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
|
|
4
|
垫片
|
柔性石墨+不锈钢
|
|
5
|
调整垫
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
|
|
6
|
阀盖
|
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
|
|
7
|
调整螺栓
|
ASTM A193-B7,A320-B8,A193-B8M
|
|
8
|
六角螺母
|
ASTM A194-2H,A194-8,A194-8M
|
|
9
|
螺栓
|
ASTM A193-B7,A320-B8,A913-B8M
|
|
10
|
手柄
|
ASTM A105-WCB
|
五、美标软密封旋塞阀 主要外形尺寸图
|
|
|

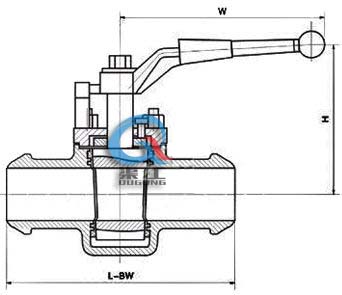

X43F美标软密封旋塞阀 (承插焊)
|
X43F美标软密封旋塞阀 (法兰)
|
六、美标软密封旋塞阀 主要连接尺寸
|
型号
|
X43F-150LB
|
|
压力等级
|
150LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量（kg）
|
8.5
|
9.5
|
10.5
|
12
|
14
|
18
|
22
|
26
|
40
|
60
|
70
|
130
|
219
|
381
|
570
|
注：四寸及以上为蜗轮操作4"
|
型号
|
X43F-300LB
|
|
压力等级
|
300LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量（kg）
|
9.5
|
10.5
|
12
|
14
|
16
|
20
|
24
|
29
|
53
|
75
|
85
|
185
|
230
|
390
|
550
|
注:四寸及以上为蜗轮操作4"
七、美标软密封旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标软密封旋塞阀型号，请按型号直接向我司销售部订购。
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
