一、美标承插焊旋塞阀 产品概述
本公司的X61F美标承插焊旋塞阀密封面之间的运动带有擦拭作用、全开时可以阻止密封面与介质接触所以可用于带悬浮颗粒的介质。X61F美标承插焊旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门适用启闭的场合。X61F美标承插焊旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、 进行清理和维修。奥氏体不锈钢制成的该类阀门是食品工业的优良选择。
|
|
|---|---|
| X61F美标承插焊旋塞阀 (手柄传动) | X61F美标承插焊旋塞阀 (蜗轮传动) |
二、美标承插焊旋塞阀 技术规范
| 结构长度 | ANSI B16.10 |
|---|---|
| 承插端尺寸 | ANSI B16.5 |
| 检查验收 | API 598 |
三、美标承插焊旋塞阀 产品性能
| 型号 | 压力级(LB) | 试验压力PS(MPa) | 适用介质 |
适用温度(℃) 聚四氟乙烯 |
||
|---|---|---|---|---|---|---|
| 壳体 | 密封(水) | 低压密封(气) | ||||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||

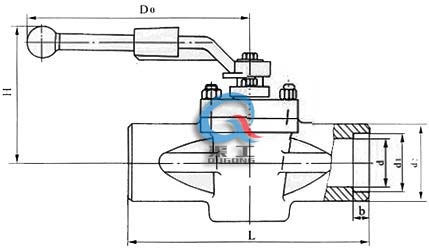

四、美标承插焊旋塞阀 主要外形尺寸图
|
|
|---|---|
| X61F美标承插焊旋塞阀 (手柄传动) | X61F美标承插焊旋塞阀 (蜗轮传动) |
五、美标承插焊旋塞阀 主要连接尺寸
| 压力 | 公称通径 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| NPS（inch） | （mm） | d1 | d2 | L | b | H | D0 | |
| 150 LB | 1/2 | 13 | 21.8±0.1 | 38 | 108 | 10 | 110 | 160 |
| 3/4 | 19 | 27.2±0.1 | 43 | 117 | 13 | 115 | 160 | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 190 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 190 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 240 | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 305 | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | 500 | |
六、美标承插焊旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标承插焊旋塞阀型号，请按型号直接向我司销售部订购。
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
